在智能手机、智能穿戴、新能源汽车电子系统等设备日益精密化、小型化的今天，一个肉眼难见的 “隐形守护者” 正发挥着关键作用 ——电子纳米涂层。它以纳米级（1-100 纳米）的厚度，为电子元件披上一层多功能 “外衣”，不仅能抵御外界环境的侵蚀，更能赋予设备全新的性能，成为电子产业升级的重要推手。

一、什么是电子纳米涂层？

电子纳米涂层是通过物理或化学方法，在电子元件、电路板、传感器等表面形成的一层厚度仅为纳米级的薄膜材料。其原料可涵盖金属氧化物（如二氧化硅、氧化铝）、有机高分子（如氟碳化合物）、石墨烯等，通过精确调控成分与结构，实现防水、防腐蚀、绝缘、导热、抗菌等单一或复合功能。

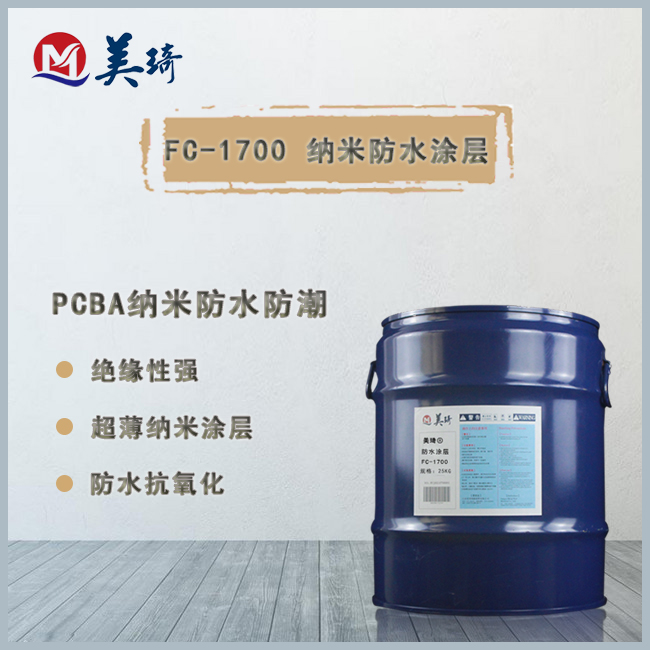

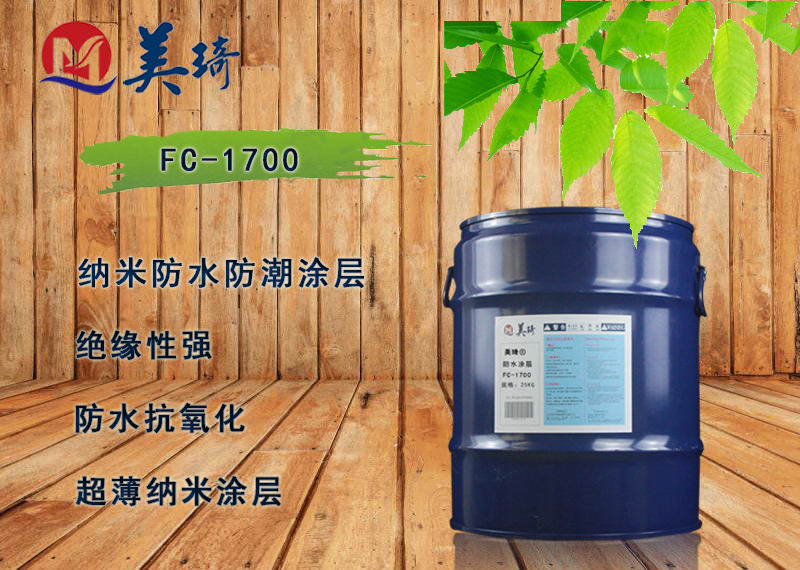

 与传统涂层相比，FC-1700电子纳米涂层的核心优势在于：

1、超薄特性：厚度通常在 10-100 纳米，不影响电子设备的小型化设计。

2、均匀性：可渗透到电子元件的微小缝隙中，实现全方位覆盖。

3、多功能集成：通过材料设计，同时具备多种性能，如 “防水 + 导电”“防腐蚀 + 导热”）。

4、防水防潮：含氟纳米涂层可在电子元件表面形成 “疏水层”，水珠无法渗透，即使设备短暂浸水也能正常工作（如智能手表的 50 米防水功能）；

5、防腐蚀抗氧化：金属纳米涂层（如钛合金涂层）能隔绝空气、汗水等腐蚀性物质，延长手机主板、传感器的使用寿命；

6、防刮耐磨：硬度高达 9H 的纳米陶瓷涂层，可保护手机屏幕、镜头玻璃，减少划痕。

二、电子纳米涂层的应用场景：从日常设备到尖端科技

1、消费电子：手机屏幕的防指纹涂层、无线耳机的防水涂层、智能手表的耐汗涂层，提升了产品的耐用性与用户体验；

2、工业电子：工厂中的传感器、控制器需在高温、高湿、多尘环境中工作，纳米涂层可使其稳定运行，减少维护成本；

3、新能源领域：电动汽车的电池管理系统（BMS）、充电桩的电子元件，通过纳米涂层实现防腐蚀、导热，保障电池安全与充电效率；

4、航空航天：卫星、无人机的电子设备面临极端温度与辐射，纳米涂层能提供抗辐射、耐高低温的防护，确保设备在太空或高空环境中可靠运行。

三、未来趋势：更智能、更绿色、更精准

随着电子设备向 “微型化、集成化、智能化” 发展，电子纳米涂层也在不断突破技术边界：

1、智能化涂层：结合纳米传感器技术，涂层可实时监测设备状态（如温度、损伤程度），并通过信号反馈实现 “主动防护”；

2、环保型制备：开发无溶剂、低能耗的涂层制备工艺（如原子层沉积技术），减少对环境的污染；

3、定制化设计：针对不同设备的需求（如柔性电子的可拉伸涂层、医疗电子的抗菌涂层），实现 “一物一涂” 的精准解决方案。

结语：

电子纳米涂层虽 “微不可见”，却在宏观层面深刻改变着电子设备的性能与寿命。它既是电子设备的 “防护盾”，也是产业升级的 “催化剂”。随着材料科学与纳米技术的不断进步，未来的电子纳米涂层将更加智能、高效、环保，为智能家居、物联网、新能源等领域的发展注入源源不断的动力。
